Unidad de condensación de la refrigeración R404/unidad refrigerada por agua del condensador de Bitzer 6FE-50Y |
Datos del producto:
Pago y Envío Términos:
|
Número de modelo: | 4VES-10 (Y) | Tipo: | Unidad de condensación |
---|---|---|---|
Capacidad de enfriamiento:: | 19190W | Lubricado:: | 3GS aceite SUNISO SL32S |
gas refrigerante: | R22/R404A | tensión: | 220V/380V |
Aplicación: | Congelador | Poder de caballo:: | 10 HP |
línea del sunction: | 28m m | línea líquida:: | 16 mm |
Alta luz: | unidad del condensador de la CA,Unidad de condensación refrescada aire |
unidad de condensación original de 10HP Bitzer/unidad refrigerada 4VES-10Y
Descripción de producto
Parámetro técnico

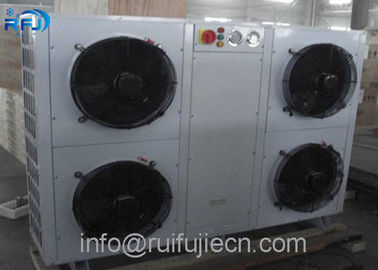

Unidad de condensación del compresor superior de la descarga (tipo de U) | ||||||||||||
Descripción de producto: la unidad 1.condensing fue montada totalmente, instalación no es obstáculo al lado de sitio, un poco empleo del espacio. 2.double arrolla para el condensador, eliminando la pérdida de intercambio de calor. 3.on el diseño de descarga superior, circulación de aire constante con el principio de flujo de aire, ningún fenómeno del flujo y mejoran la eficacia de la transferencia de calor. motor externo del rotor 4.with, de poco ruido, energía baja, volumen de aire grande. compresor 5.original, interno de unidad de condensación con el sistema de protección perfecto. |
||||||||||||
Parámetros técnicos | ||||||||||||
modelo de funcionamiento | RFJ030H (U) | RFJ040H (U) | RFJ050H (U) | RFJ060H (U) | modelo de funcionamiento | RFJ080H (U) | RFJ100H (U) | RFJ120H (U) | RFJ1500H (U) | |||
poder nominal (HP) | 3HP | 4HP | 5HP | 6HP | poder nominal (HP) | 8HP | 10HP | 12HP | 15HP | |||
Capacidad de refrigeración de Norminal (Kilovatio) |
5,05 | 6,05 | 8,00 | 10,20 | Capacidad de refrigeración de Norminal (Kilovatio) |
11,00 | 17,80 | 20,40 | 25,60 | |||
Poder del motor (w) |
180W | 250W | 2*180W | 2*250W | Poder del motor (w) |
2*250W | 2*450W | 2*450W | 2*600W | |||
Diámetro de la fan (milímetros) | Φ400 | Φ450 | Φ400 | Φ450 | Diámetro de la fan (milímetro) | Φ450 | Φ500 | Φ500 | Φ550 | |||
Número de los motores eléctricos (a) | 1 | 1 | 2 | 2 | Número de los motores eléctricos (a) | 2 | 2 | 2 | 2 | |||
Aire Voume (M3/H) |
4500 | 4500 | 6220 | 6220 | Aire Voume (M3/H) |
9000 | 13000 | 13000 | 16600 | |||
Importación y exportación | En (milímetros) | Φ16 | Φ16 | Φ16 | Φ22 | Importación y exportación | En (milímetros) | Φ22 | Φ28 | Φ28 | Φ28 | |
Hacia fuera (milímetro) | Φ10 | Φ10 | Φ12 | Φ12 | Hacia fuera (milímetros) | Φ12 | Φ12 | Φ16 | Φ16 | |||
dimensión (milímetro) | L (milímetro) | 750 | 1000 | 1270 | 1270 | dimensión (milímetros) | L (milímetros) | 1370 | 1410 | 1500 | 1700 | |
w (milímetros) | 650 | 650 | 700 | 700 | w (milímetros) | 800 | 850 | 900 | 900 | |||
820 | 820 | 820 | 920 | 920 | 1030 | 1130 | 1130 | |||||
tamaño de la instalación (milímetro) | a (milímetro) | 420 | 700 | 870 | 870 | tamaño de la instalación (milímetros) | a (milímetros) | 970 | 910 | 900 | 1100 | |
b (milímetros) | 720 | 720 | 770 | 770 | b (milímetros) | 860 | 910 | 960 | 1060 | |||
Nota: los datos 1.above están en la base de la temperatura de condensación son 40℃, temperatura de la evaporación son -15℃, 2.reserve que la derecha del diseño modificada informa fuera anteriormente. |
Dimensiones de condensación de la unidad del compresor encajonado | |||||||
Modelo de la unidad | A | B | C | D | H | H1 | Diámetro interior de la instalación |
RFJ-BRA09M/60 RFJ-BRA06H/60 | 1050 | 750 | 700 | 850 | 1380 | 1500 | 4-θ13 |
RFJ-BRA12M/80 RFJ-BRA09H/80 | 1150 | 880 | 830 | 950 | 1500 | 1630 | 4-θ13 |
RFJ-BRA14M/100 RFJ-BRA10H/100 | 1370 | 880 | 830 | 1170 | 1600 | 1730 | 4-θ13 |
RFJ-BRA18M/120 RFJ-BRA12H/120 | 1450 | 950 | 900 | 1250 | 1600 | 1730 | 4-θ13 |
RFJ-BRA23M/160 RFJ-BRA15H/160 | 1610 | 950 | 900 | 1410 | 1600 | 1730 | 4-θ13 |
RFJ-BRA28M/200 RFJ-BRA20H/200 | 1710 | 950 | 900 | 1510 | 1650 | 1830 | 4-θ13 |
RFJ-BRA34M/240 RFJ-BRA25H/240 | 2120 | 1050 | 1050 | 1920 | 1780 | 1900 | 4-θ13 |
RFJ-BRA30H/270 | 2300 | 1050 | 1050 | 2100 | 1780 | 1900 | 4-θ13 |
RFJ-BRA44M/300 RFJ-BRA35H/300 | 2450 | 1050 | 1050 | 2250 | 1780 | 1900 | 4-θ13 |
