Descripción general

El modelo XR30CX, de formato 32 x 74 mm, es un termostato digital con descongelamiento sin ciclo diseñado para aplicaciones de refrigeración a temperatura normal.El otro puede ser usado como luz.También está provisto de 2 entradas de sonda NTC o PTC, la primera para el control de la temperatura, la segunda, opcional,para conectarse a los terminales HOT KEY para señalar la alarma de temperatura del condensador o para mostrar una temperaturaLa entrada digital puede funcionar como tercera sonda de temperatura. La salida HOT KEY permite conectar la unidad, mediante el módulo externo XJ485-CX,a una línea de red compatible con ModBUS-RTU, como las unidades de monitoreo Dixell de la familia X-WEBPermite programar el controlador mediante el teclado de programación HOT KEY. El instrumento es totalmente configurable a través de parámetros especiales que se pueden programar fácilmente a través del teclado.

Diagrama de conexión:

Especificación de producción

El LED	Modo de trabajo	Función
	Está encendido	Compresor activado
	El flashing	Se ha activado el retraso del ciclo anticorto
	Está encendido	Deshielo habilitado
	Está encendido	Se está produciendo una alarma.
	Está encendido	Se está ejecutando el ciclo continuo
	Está encendido	Ahorro de energía habilitado
	Está encendido	Luz encendida
	Está encendido	Relay auxiliar encendido
	Está encendido	Unidad de medida
	El flashing	Fase de programación

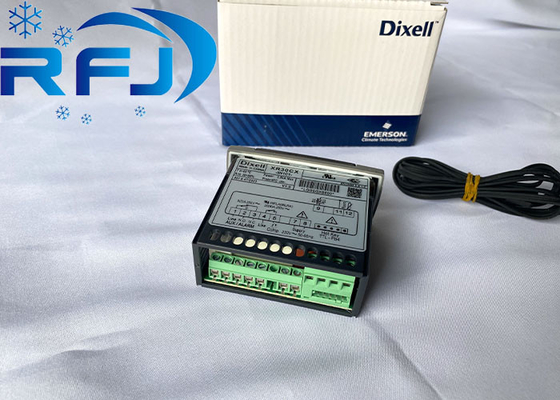

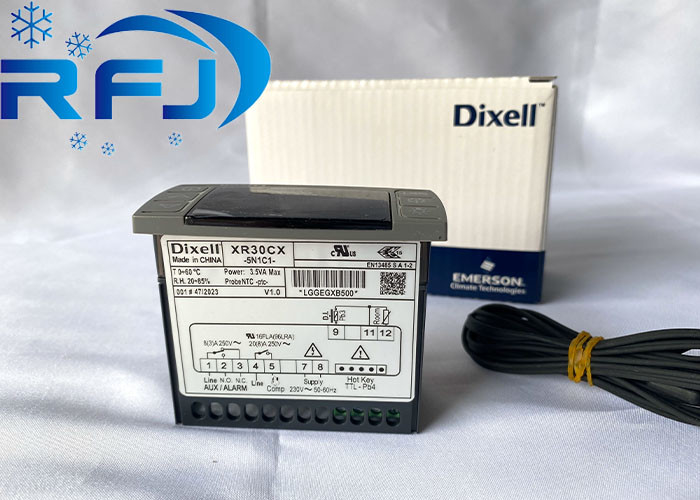

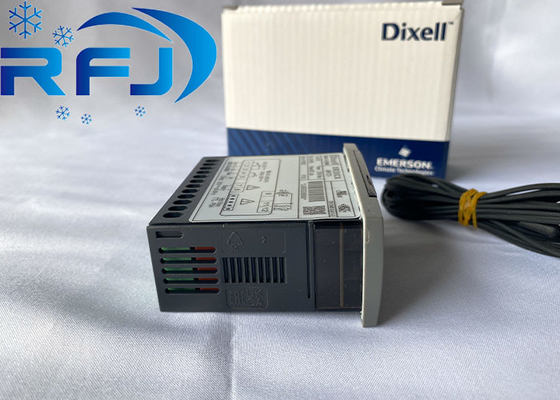

Descripción del producto:

PRECAUCIONES de seguridad

Compruebe si el voltaje de alimentación es correcto antes de conectar el instrumento. • No exponga al agua ni a la humedad:utilizar el controlador sólo dentro de los límites de funcionamiento evitando cambios bruscos de temperatura con alta humedad atmosférica para evitar la formación de condensación • Advertencia: desconecte todas las conexiones eléctricas antes de cualquier tipo de mantenimiento. • Coloque la sonda donde no sea accesible para el usuario final. En caso de fallo o funcionamiento defectuoso, devuelva el instrumento al distribuidor o a.rl.l. (ver dirección) con una descripción detallada del fallo. • Considere la corriente máxima que puede aplicarse a cada relé (ver Datos técnicos). • Asegúrese de que los cables para las sondas,Las cargas y la fuente de alimentación están separadas y lo suficientemente lejos una de la otra. En el caso de aplicaciones en entornos industriales,

Características:

Con llave de encendido y apagado.
Ciclos de ahorro de energía mediante entrada digital.
Las salidas se reinician con alarma de puerta abierta.
Las funciones de temperatura Max y Min.
Modo de programación fácil e intuitivo.
Controladores digitales innovadores dedicados a la calefacción y refrigeración NT y LT.
